Dicas AutoCad 2000

- Configuração da Guia FILES do comando OPTIONS:
- Conheça o Recurso Script do AutoCAD

Crie seus Atalhos de Teclado Personalizados:

- No AutoCAD 2000, a maneira mais eficiente de se trabalhar com os comandos ainda se dá com a utilização dos Atalhos de Teclados.
- Para maior facilidade do usuário que utiliza esse método, podemos personalizar os atalhos existentes, ou até mesmo criar atalhos para os comandos que não possuem.
Um exemplo disso é o comando TEXT, que não possui atalho, por isso vamos criar o seu atalho.
1.º Passo: Vá em "INICIAR" e logo em seguida vá em "Localizar" => "Arquivos ou pastas..." e dentro da caixa "NOME" digite acad.pgp, clique em "Localizar agora"

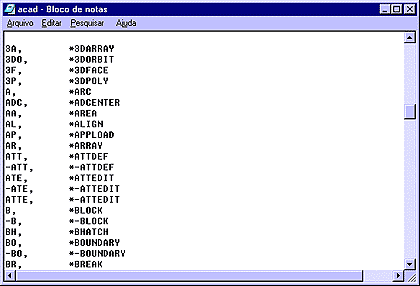

2.º Passo: Após localizar o arquivo, abra-o com o bloco de notas:

Este arquivo contém os atalhos mais utilizados no AutoCAD.

3.º Passo: Desça a lista em ordem alfabética e você verá que o comando TEXT não possui atalho. Para criá-lo vamos digitar a seguinte linha de forma que ela obedeça a ordem alfabética.
TX, *TEXT
Após digitada a linha, devemos salvar o arquivo e, se o AutoCAD estiver aberto, devemos reiniciá-lo para qua as alterações possam ser aceitas.
Obs.: Devemos tomar alguns cuidados ao realizar essa tarefa, pois se o arquivo for apagado ou alterado inadequadamente, os atalhos poderão deixar de funcionar ou funcionar incorretamente.

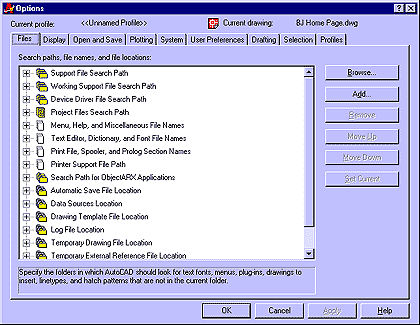

Configuração da Guia FILES do comando OPTIONS:

Support File Search Path: - indica o caminho de pesquisa para arquivos de fontes de letras, hachuras, linhas, blocos, rotinas, etc.
Working Support File Search Path: - indica o caminho de pesquisa auxiliar específico para seu sistema.
Device Driver File Search Path: - diretório em que se encontram os drives de plotter, mesa digitalizadora, etc.
Project Files Search Path: - se o AUTOCAD não localiza um Xref, ele irá procurar nos diretórios aqui especificados.
Menu, Help, Log and Miscellaneous File Names: - diretórios que contêm os arquivos de menu, help, log, nome do arquivo para salvamento automático, nome default de localização da Internet, etc.
Text Editor, Dictionary, and Font File Names: - nome do editor a ser usado no MTEXT, nome do dicionário para correção automática, nome do dicionário customizado. Fonte alternativa Search paths, file de letras para o caso da fonte usada não estar disponível e diretório para essa fonte.
Print File, Spooler, and Prolog Section Names:- especifica definições relativas a plotagem: nome locations alternativo a ser usado na plotagem (Print File Name) com extensão plt, aplicação para uso de spool de impressão, atribuição de um nome para a seção costumizada do acadpsf.
Printer Support File Path: diretório para arquivos de spool de impressão. Search Path for OBJECTARX Aplications: indica onde estão armazenados os arquivos de aplicativos OBJECTARX.
Automatic Save File Location: indica onde será salvo o arquivo quando você acionar salvamento automático.
Data Sources Location: indica onde estão armazenados os arquivos de banco de dados.
Drawing Template File Location: indica onde estão armazenados os arquivos de template.
Log, File Location: indica onde serão armazenados os arquivos de log (relatórios) de uso do AUTOCAD.
Template Drawing File Location: diretório dos templates para uso no start-up Wizard.
Temporary Drawing File Location: diretório dos arquivos temporários.
Temporary External Reference File Location: diretório para os XREFS.
Texture Maps Search Path: diretório de mapas de texturas.
Browse: Ajuda a pesquisa de um diretório ou arquivo pelo gerenciador de arquivos.
Add: Adiciona um diretório à lista.
Remove: Remove o diretório da lista.
Move up: Move o diretório para cima. Isto o torna prioritário na pesquisa.
MoveDown: Move o diretório para baixo.

Set Current: Torna o project selecionado ou dicionário como sendo o corrente.

Conheça o Recurso Script do AutoCAD

O AutoCAD possui um recurso que poucas pessoas sabem que existe: o script. Como o próprio nome diz, esse recurso é um texto escrito dentro de um arquivo com uma sequência de comandos que serão executados linha a linha pelo programa AutoCAD.
Naturalmente, o script não tem grandes recursos e não pode ser comparado a uma linguagem de programação como o AutoLISP, pois ele é apenas uma forma de se executar os comandos do AutoCAD sequencialmente.
Esse recurso foi muito popular enquanto o AutoLISP não era muito difundido. Existem até alguns programas de topografia onde os dados topográficos levantados pelos equipamentos dos profissionais são inseridos em um banco de dados em dbase ou foxpro.
Esses programas de banco de dados normalmente usam o recurso de script para criar uma interface com o AutoCAD. Esse, por sua vez, executa a sequência dos comandos e desenha na tela o levantamento topográfico automaticamente (um terreno, por exemplo), poupando trabalho para o topógrafo.
Bom, vejamos como funciona o recurso de script. Para ser um script que o AutoCAD possa ler, a sequência de comandos deve estar escrita em um arquivo com extensão .scr. Lembre-se de que os arquivos AutoLISP têm extensões . lsp.
Para que um script seja executado pelo AutoCAD, você pode digitar no prompt de comando do AutoCAD o comando script seguido de Enter. O AutoCAD mostrará um quadro de diálogos para a seleção do arquivo de script. Pelo próprio quadro, você pode buscar um outro diretório onde se encontram os arquivos de script. Infelizmente, o AutoCAD não traz nenhum arquivo de script de demonstração, vamos construir um exemplo.
Usando um editor de textos qualquer, digite as seguintes linhas de comandos:

line
0,0
10,0
10,6
0,6
c
circle
3,3
1
circle
7,3
1
zoom
extents

Salve o arquivo com o nome de retan.scr. Agora entre no seu AutoCAD para iniciar um novo desenho e digite no prompt do AutoCAD o comando script seguido de Enter. No quadro de diálogos, localize o diretório onde armazenou o arquivo retan.scr Ele deve aparecer na lista de arquivos.
Então, basta selecioná-lo e clicar no botão OK. Pronto! O AutoCAD executa a sequência de comandos que estão no arquivo e você pode ver o resultado na tela. Isso é só um exemplo do que é possível fazer com o recurso de script.
O ideal é que se use o script em conjunto com o AutoLISP, quando o AutoLISP não pode resolver o caso sozinho.

A matéria acima foi extraída da Revista CADesign

Ano 4 - Número 33

Aqui vai a explicação do que ocorreu no exemplo dado na matéria:
O que acontece no exemplo acima é como se estivéssemos trabalhando dentro do AutoCAD

Command:line
Specify first point:0,0
Specify next point or [Undo]:10,0
Specify next point or [Undo]:10,6
Specify next point or [Close/Undo]:0,6
Specify next point or [Close/Undo]:c
Command:circle
Specify center point for circle or [3P/2P/Ttr (tan tan radius)]:3,3
Specify radius of circle or [Diameter]:1
Command:circle
Specify center point for circle or [3P/2P/Ttr (tan tan radius)]:7,3
Specify radius of circle or [Diameter]:1
Command:zoom
[All/Center/Dynamic/Extents/Previous/Scale/Window] <real time>:extents

Escrevemos um arquivo em um editor de texto qualquer como se fosse dentro do AutoCAD, mas não precisamos digitar os prompts. Devemos apenas relembrar as opções e sequência em que os comandos aparecerão na tela.
